Наш осевой вентилятор постоянного тока 24 В действительно небольшого размера, самый маленький вентилятор - 18 мм, и если вам нужен другой размер, мы также можем изготовить его по индивидуальному заказу.
Принцип работы вентилятора постоянного тока
Вентилятор постоянного тока, как следует из названия, работает за счет напряжения постоянного тока и электромагнитной индукции, из электрической энергии в электромагнитную энергию, затем электромагнитная энергия преобразуется в механическую энергию и, наконец, в кинетическую энергию, так что лопасти вентилятора вращаются охлаждающего вентилятора.
Обычный вентилятор постоянного тока в основном состоит из четырех частей: ротора, статора, двигателя и внешней рамы. Двигатель постоянного тока состоит из ротора с постоянными магнитами, многоступенчатой обмотки статора, датчика положения и электронной схемы управления коммутационным приводом. Состав ротора: корпус двигателя + полоса постоянных магнитов + сердечник вала + лопасть вентилятора. Часть статора: эмалированный провод + лист кремнистой стали с пластиковым покрытием + подшипник + индукционный тест Холла + плата привода + вал.
Фан-картинка
Зеленая этикетка означает вентилятор с подшипником скольжения, а синяя этикетка — вентилятор с двойным шарикоподшипником.
Инженерный рисунок
Кривая качества качества
Техническая спецификация
|
Размер |
Модель |
Номинальное напряжение |
Пусковое напряжение |
Ток ампер (А) |
Скорость |
Расход воздуха |
Статическое давление |
Уровень шума |
Масса |
|
30*30*10 мм |
XYJ05B3010M |
5 |
3.5 |
0.14 |
10000 |
3.79 |
5.43 |
29.7 |
8.00 |
|
XYJ05B3010L |
5 |
3.5 |
0.10 |
7000 |
2.43 |
2.55 |
22.4 |
8.00 |
|
|
XYJ12B3010H |
12 |
6 |
0.15 |
13000 |
5.10 |
9.02 |
35.6 |
8.00 |
|
|
XYJ12B3010M |
12 |
6 |
0.07 |
10000 |
3.79 |
5.43 |
29.7 |
8.00 |
|
|
XYJ12B3010L |
12 |
6 |
0.05 |
7000 |
2.43 |
2.55 |
22.4 |
8.00 |
|
|
XYJ24B3010H |
24 |
12 |
0.08 |
13000 |
5.10 |
9.02 |
35.6 |
8.00 |
|
|
XYJ24B3010M |
24 |
12 |
0.05 |
10000 |
3.79 |
5.43 |
29.7 |
8.00 |
Характеристики вентилятора
Осевой вентилятор постоянного тока 24 В имеет небольшой размер, всего 30 мм, а также мы можем изготовить вентиляторы диаметром 18 мм, 20 мм, 25 мм. Этот вентилятор небольшого размера преодолевает ограничения по пространству продукта, удобен для установки в небольшой прибор, решает проблему нагрева клиента. рассеивание потребностей и продлевает срок службы продукции клиента!
Индивидуальный сервис

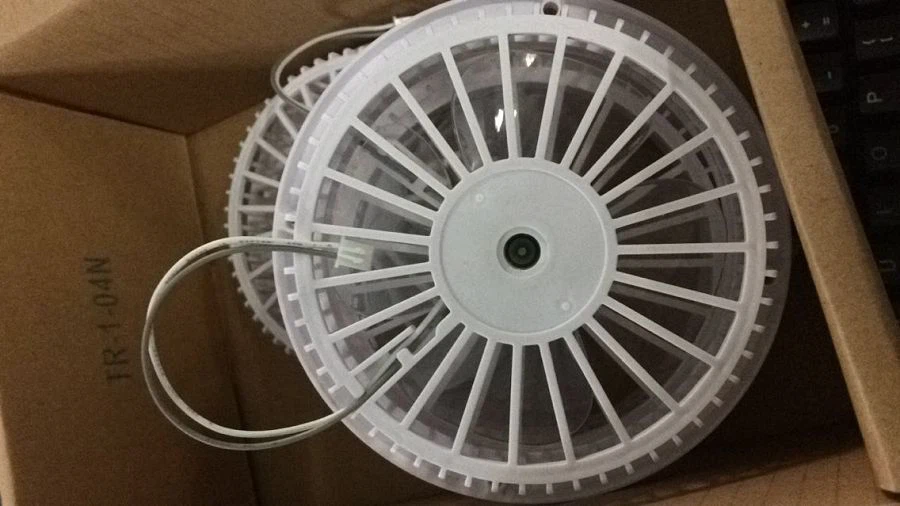

На следующем изображении показан вентилятор, настроенный нами в соответствии с требованиями корейских клиентов. Вентилятор имеет круглую раму и не имеет внутри дугообразной лопасти. Рамка белая, а лопасти вентилятора прозрачного кристального цвета. Этот продукт в основном используется в мелкой бытовой технике.
Кроме того, мы также можем подобрать вам различные сетчатые чехлы, которые имеют разные функции. Например: крышка из металлической сетки в основном используется, чтобы не повредить пальцы; Черно-белая пластиковая сетчатая крышка предназначена в основном для изоляции пыли и предотвращения попадания пыли внутрь изделия.

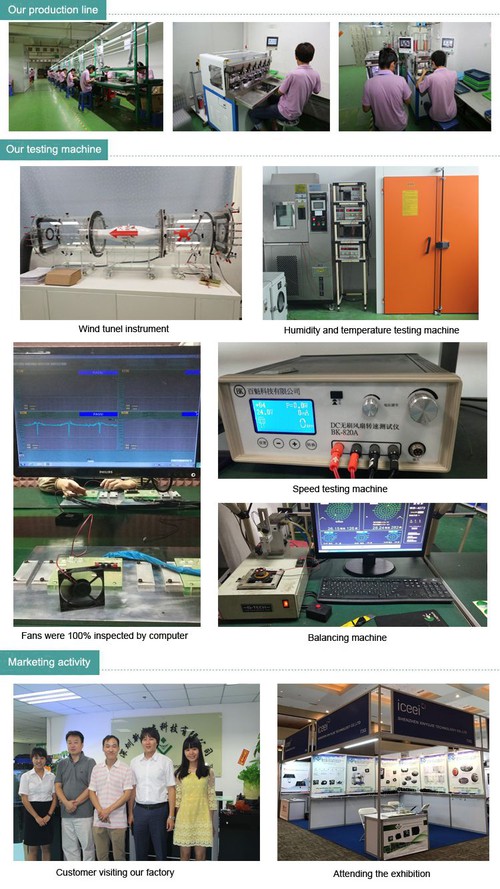

Заводская мощность
Наша компания была основана в 2007 году и специализируется на производстве охлаждающих вентиляторов, наш завод и оборудование совершенствуются шаг за шагом. Если вам нужно, свяжитесь с нами по адресу [Ваша контактная информация]
